Pásový bagr SHANTUI SE135 14,6t

Detailní popis produktu

Patnáctitunová třída bagru SHANTUI SE135 je rozumný kompromis mezi výkonem a mobilitou

Mezi osmi a dvaceti tunami leží nejčastěji nasazovaná kategorie rypadel  a SE135 je v jejím středu.

Důvod je praktický. Čtyřiadvacetitunový stroj ukope víc, ale jeho přeprava znamená nadměrný náklad, povolení a plánování. SE135 se šířkou 2 645 mm a hmotností 14,6 t se převeze běžným podvalníkem, takže ho v pondělí přesunete na jinou stavbu bez papírování.

Pro firmu, která obsluhuje víc zakázek zároveň, je právě tohle rozhodující: stroj, který stojí a čeká na povolení k přesunu, nevydělává.

Motor Cummins QSF3.8T

Přeplňovaný čtyřválec Cummins o objemu 3,8 l a výkonu 90 kW při 2 200 ot/min s elektronickým vstřikováním (EFI), vodou chlazený. Emisní norma Tier 4 / Euro V.

Volba Cumminsu má pro majitele jednoduchý dopad: díly, filtry a servis nejsou vázané na jednoho dovozce. U stroje, který má odpracovat tisíce motohodin, je dostupnost servisu podstatnější než pár kilowattů navíc — den, kdy rypadlo stojí, stojí víc než většina oprav.

Palivová nádrž 265 litrů pokryje celou směnu bez tankování.

Hydraulika: dvě variabilní čerpadla plus jedno pevné

Systém tvoří dvě pístová čerpadla s proměnným průtokem a jedno čerpadlo s pevným průtokem, jmenovitý průtok 2 × 130 l/min.

Proměnný průtok znamená, že čerpadla dodávají jen tolik oleje, kolik si práce zrovna žádá. Míň energie se maří na přepouštění, klesá spotřeba paliva a olej se tolik nezahřívá, což se projeví hlavně při celodenním nasazení v létě.

Samostatné čerpadlo s pevným průtokem obsluhuje pomocné funkce, takže hlavní okruh neztrácí výkon, když pracujete s ramenem a otáčíte se současně.

Hloubicí síla lžíce 97 kN, hloubicí síla ramene 70 kN (podle ISO 6015).

Co stroj obsáhne

• Maximální hloubka hloubení 5 490 mm - základy, stavební jámy, kanalizační stoky, retenční nádrže.
• Maximální vertikální hloubka 4 625 mm - hodnota pro kolmou stěnu výkopu, tedy práci u pažení.
• Maximální dosah na úrovni terénu 8 300 mm - z jedné pozice obsáhnete celou šířku běžné komunikace i s krajnicemi.
• Maximální výška vysypávání 6 060 mm - naložíte nákladní auto i vyšší kontejner bez přistavování.
• Minimální poloměr vytočení pracovního zařízení 2 445 mm - dostatek prostoru pro práci podél konstrukcí.

Standardní lžíce 0,6 m³, v nabídce od 0,3 do 0,65 m³ podle materiálu. Šířka lžíce 1 039 mm.

Podvozek a stabilita

Sedm pojezdových rolen na každé straně a 44 článků pásu rozloží hmotnost po celé délce podvozku. Pásové desky 500 mm dávají měrný tlak na podloží 43,8 kPa, takže se stroj dostane i na podmáčené staveniště nebo na měkčí terén.

Stoupavost 70 % (35°) pokryje nájezd na podvalník, práci na násypu i svažitý terén. Rychlost jízdy 3,2 nebo 5,4 km/h podle režimu.

Rychlost otáčení nástavby 0 až 10,9 ot/min je plynule regulovatelná. Při osazování a práci u konstrukcí otáčíte pomalu, při odtěžování na hromadu naplno. Otoč jistí mechanická brzda.

Kabina a obsluha

Prostorná kabina je u stroje, ve kterém obsluha stráví celou směnu, přímý faktor produktivity. Únava se u patnáctitunového rypadla neprojeví jen pomalejší prací, ale hlavně přesností a chyba při odtěžování vedle výkopu nebo u inženýrských sítí stojí čas i peníze.

Kde se stroj nasazuje

• Zemní práce a výkopy - základy objektů, stavební jámy, terénní úpravy.
• Inženýrské sítě - kanalizace, vodovody, kolektory. Dosah 8,3 metru pokryje běžný uliční profil.
• Stavba komunikací - odtěžení, profilování pláně, práce s krajnicemi.
• Demolice a recyklace s odpovídajícím příslušenstvím.
• Zemědělské a vodohospodářské stavby - poldry, retenční nádrže, úpravy koryt.

SE135 nebo SE215?

V nabídce máme obě velikosti a rozhodují dvě věci:

• SE135 (14,6 t) - hloubka 5,49 m, lžíce 0,6 m³, přeprava běžným podvalníkem. Volba, když se často stěhujete mezi zakázkami a pracujete v běžných uličních a stavebních profilech.
• SE215 (23,8 t) - hloubka 6,51 m, lžíce 1,1 m³, výrazně vyšší hloubicí síla. Volba pro velké stavební projekty a těžbu, kde se počítají kubíky za směnu a stroj zůstává na místě delší dobu.

Pokud váháte, zavolejte nám a popište typ zakázek, poradíme vám.

Přeprava

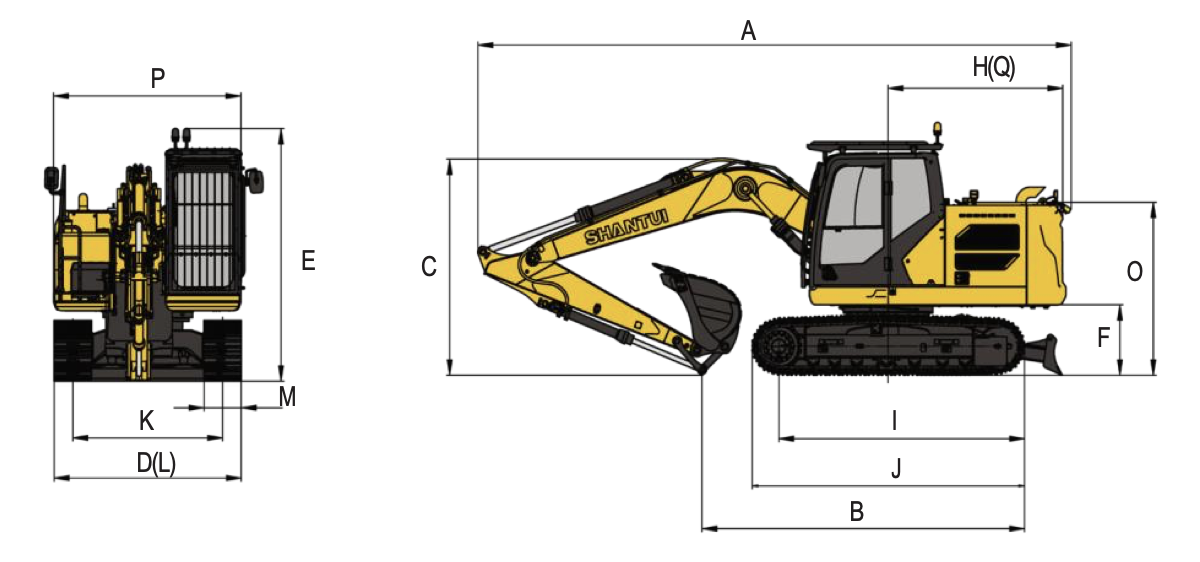

Provozní hmotnost 14 620 kg, celková šířka 2 645 mm, výška ke střeše kabiny 3 263 mm, přepravní délka pásů 4 390 mm. Rozměry i hmotnost umožňují přepravu běžným podvalníkem. Ověřte si jen konkrétní podmínky u dopravce.

Servis a záruka

SHANTUI patří k největším výrobcům stavební techniky na světě a v Česku má odpovídající servisní zázemí.

Stroj vám dovezeme a na místě zaškolíme obsluhu. Náhradní díly, provozní náplně i servis řešíme přímo u nás v Bílovci, ale můžeme k vám přijet i s našim mobilním servisem. Pro menší zemní práce se podívejte i na naše minibagry.
